産能大式ルール

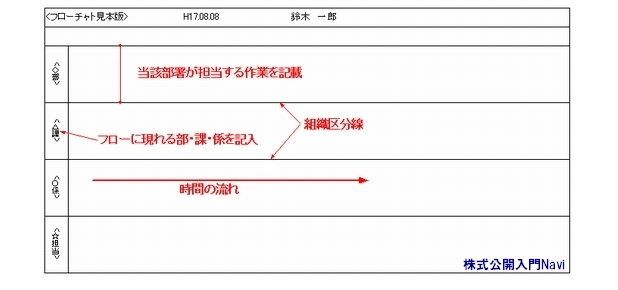

　■Step1

必要部署数を組織区分線で分け、左に各部・課・係などを記入する。
縦(垂直線上)は、ほぼ同じ時期に行なわれている作業にする。

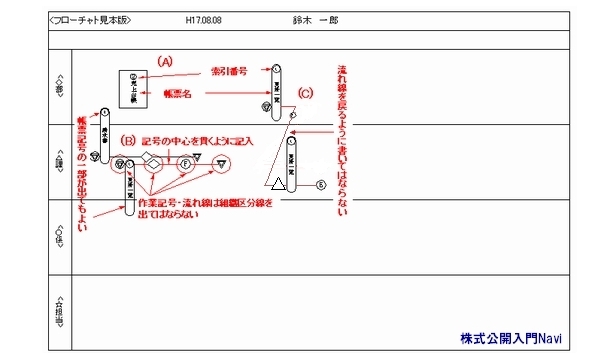

　■Step2

(A)　索引番号は、図表上に現れた帳票順に連番で付ける。
(B)　帳票記号の一部は組織区分線を出てもよいが、作業記号・流れ線は出てはならない。流れ線は記号の中心を貫くようにする。
(C)　流れ線を逆流するように書いてはならない。

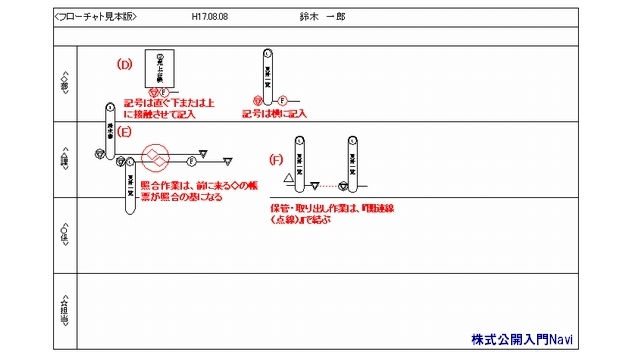

　■Step3

(D)　新規帳票は下か上に記号を接触させて記入し、2度目以降の帳票は横に記入
(E)　照合は◇が前にある帳票が参照基になり、図例では『請求書』が参照基になる。
(F)　『関連線』を引くと当該帳票の前フロー情報を知るうえで有効である。
